产品名称：鼎华高精度x-ray检测设备dh-x8 产品型号：dh-x8 产品优势：鼎华高精度x-ray检测设备dh-x8，自动on/off x-ray光管批量检测样品，搭配90kv滨松x-ray光管，检测精度达5um，高分辨率数字x-ray平板，1536*1536px图像更清晰，几何放大450x，系统放大2000x，540*540mm载物台可容纳大量各种尺寸样品，半自动的ng/ok产品检测，允许60°倾斜观测
鼎华dh-x8参数资料

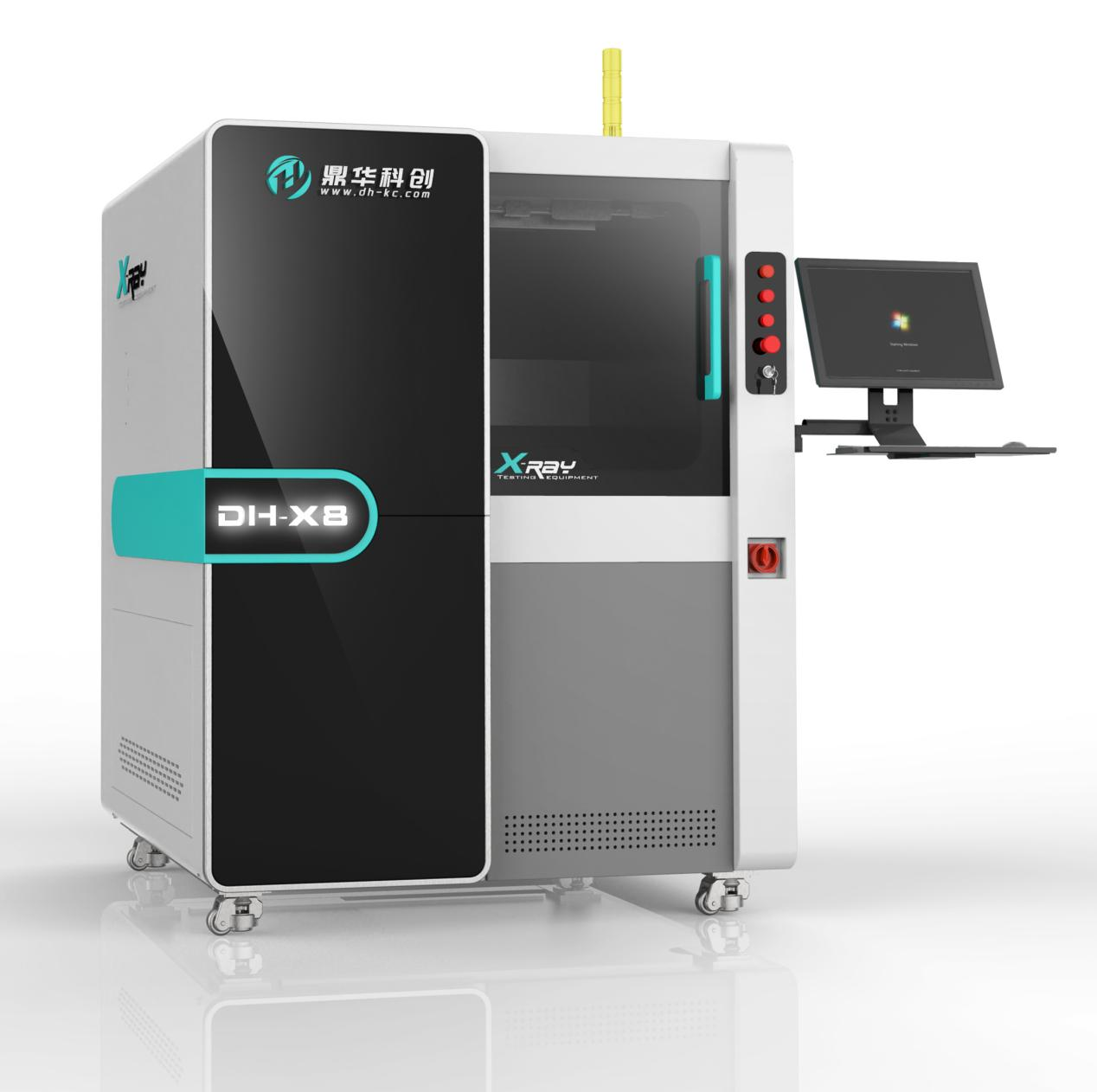

一、产品图片
二、功能特点与优势
|
1.载物台可以沿x y方向运动 |
有效检测范围更大，提高产品的放大倍率以及检测效率（可选360º旋转载物台） |
|
2.图像探测器可60º倾斜 |
轻易观测产品侧面缺陷，如bga虚焊、通孔渗锡等 |
|
3.x射线源 |
采用日本滨松（hamamatsu）封闭式光管，寿命长，免维护 |
|
4.x射线接收 |
高清数字平板探测器 |
|
5.可视化自动导航窗口 |
操作方便，快速找到检测目标位置 |
|
6.载物平台 |
超大检测空间，尺寸550*670mm（超大工控主板、led灯条等） |
|
7.可编辑检测程序 |
适用大批量自动检测，提高效率，自动检测ng品 |
|
8.rework数字库管理 |
可保存编辑的检测程序，检测效果图像 |
|
9.mws/erp系统 |
可定制接入，方便管理 |
三、技术参数与规格
1、整机状态
尺寸: 1500 ×1500 ×2100mm 电源电压: ac220v 10a
重量: 约1500kg 装箱重量: 约1800kg
装箱尺寸: 1600 ×1600 ×2200mm 功率: 1.7kw
开门方式: 手动 检测方式: 离线
上料方式: 人工 权限管理: 密码
2、x射线光管
光管类型: 封闭式 光管电流: 200ɥa
光管电压: 90kv 焦点尺寸: 3-5um
冷却方式: 风冷 几何放大倍率: 300倍
3、成像系统
探测器: 新型tft 辐射耐受: 10000gy
有效成像面积: 130 ×130mm 保护等级: lp65
像素矩阵: 1536 ×1536 尺寸: 176 ×176 ×47
像素尺寸: 85µm 重量: 3.5kg
空间分辨率: 5.8lp/mm 功耗: 9w
帧率: 20fps 操作温度: 10-40℃
ad转换位数: 16bit 储存温度: -10-55℃
数据接口: 千兆以太网 操作湿度: 20-90%hp（无凝霜）
触发模式: 连续采集，脉冲同步 储存湿度: 10-90%hp（无凝霜）
x射线能量范围: 40kv-130kv 影像设定: 亮度，对比度，自动增益和曝光度
4、工控机
显示器: 21.5寸高清显示器 操作系统: windows10 64位
操作方式: 键盘/鼠标: 硬盘/内存 1tb/8g
5、安全保障
辐射量: 采用钢-铅-钢防护结构，前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置，所测试射线剂量当量率≤1μsv/h 符合国际标准
铅玻璃观察窗: 透明铅玻璃，隔离辐射以观察被测物体
安全互锁: 用于设备维护保养的开门位置均设置２个高灵敏度限位开关，门一旦开启，x光管即立刻自动断电
电磁安全门开关: 观察窗设有电磁开关，x光管处于工作状态时，观察窗不能开启
急停按钮: 位于操作位旁，按下立刻断电
可视窗口: 具有可视透明窗口，便于在设备运行过程中可以直接从窗口观察到样品情况
x光管保护: 关闭x光后，才可以离开软件进行其他操作
四、应用领域
五、设备工作原理图
六、检测成像
